전력은 우리 사회를 지탱하는 혈액과 같다. 발전소라는 심장에서 만들어진 에너지는 송전망이라는 혈관을 타고 전국 각지로 흐르며 산업과 일상의 생동감을 유지한다. 하지만 예상치 못한 전력 수요의 급증이나 신재생에너지의 불규칙한 유입은 전력망에 미세한 떨림, 즉 ‘전압 불안정’이라는 부정맥을 유발하곤 한다.
과거에는 이러한 변동에 대응하기 위해 거대한 변전소를 새로 짓거나 고정형 설비를 확충하는 ‘정적인 방식’에 의존했다. 하지만 에너지 전환이 가속화되는 지금, 전력망 운영의 패러다임은 급격한 변동에 얼마나 기민하게 대응하느냐로 변하고 있다. 그 변화의 중심에서 전력 계통의 안정성을 책임지는 설비가 바로 STATCOM(Static Synchronous Compensator, 정지형 무효전력 보상장치)이다.

첨단 반도체가 빚어내는 정밀한 파형,
MMC STATCOM의 원리

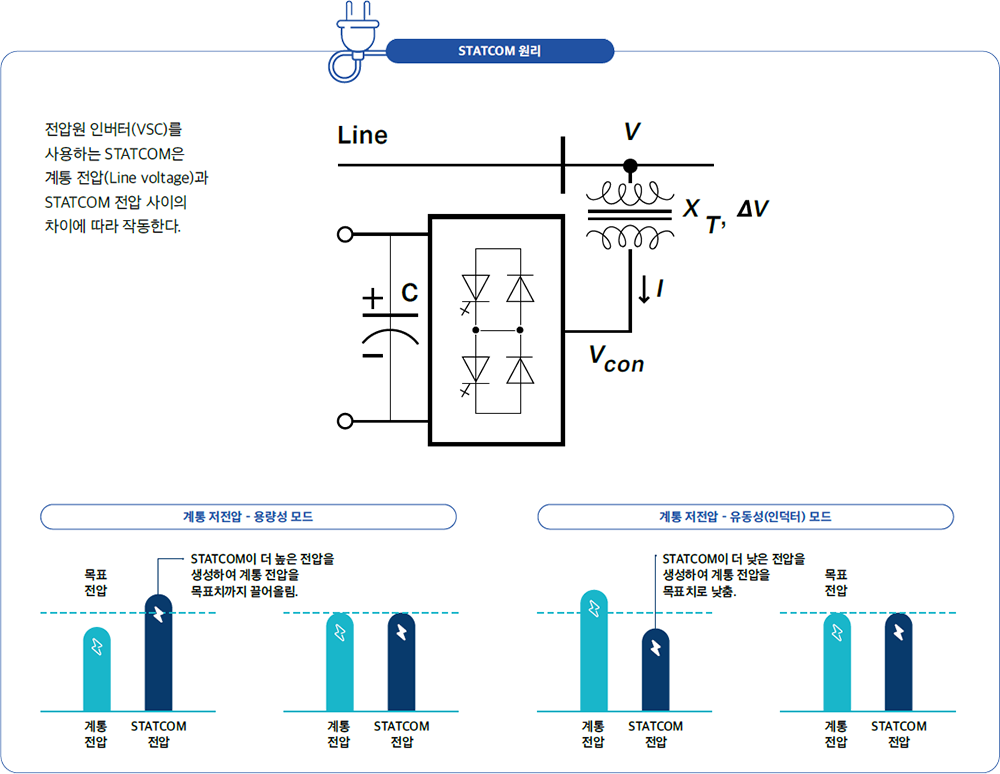

전력망의 전압을 실시간으로 조절하는 STATCOM의 심장부에는 IGBT(Insulated Gate Bipolar Transistor)라 불리는 고성능 전력 반도체가 자리 잡고 있다. IGBT는 전기의 흐름을 초고속으로 끊고 이어주는 스위치 역할을 수행하며, 이를 수십 개에서 수백 개씩 직렬로 쌓아 올린 것이 바로 MMC(Modular Multilevel Converter) 방식이다.

MMC 방식은 각각의 모듈이 마치 계단처럼 차곡차곡 전압을 쌓아 올려, 실제 교류와 거의 흡사한 매끄러운 사인(Sin) 파형을 만들어 낸다. 이를 통해 전력망의 전압이 낮아지면 계통에 무효전력을 밀어 넣어주고, 전압이 높으면 이를 흡수하여 전력망의 수평을 유지한다. 0.01초라는 찰나의 순간에 수천 번의 스위칭을 반복하며 전압의 ‘맥박’을 조절하는 이 정밀한 기술은 현대 전력 계통을 지탱하는 가장 진보된 제어 형태이다.

계통의 혈류를 조절하는
무효전력 제어와 전압 안정화

‘무효전력’은 전력이 우리에게 오기까지 전압을 유지하고 전기를 밀어주는 지지대 역할을 한다. 무효전력이 부족하면 계통의 전압이 급격히 떨어져 전력 전송이 불가능해지고, 반대로 과도하면 전압이 상승해 설비가 손상된다.

STATCOM은 전력망의 무효전력 수급을 실시간으로 정밀 제어하는 능동형 컨트롤러로 부하가 급증하거나 대형 공장이 가동되어 무효전력 소모가 심해질 때, 지체 없이 진상 무효전력을 계통에 주입하여 전압 강하를 방지한다. 반대로 경부하시에 전력선 자체의 정전용량 때문에 전압이 비정상적으로 상승하는 페란티 현상이 발생하면, 지상 무효전력을 흡수하여 전압을 적정 수준으로 끌어내린다. 즉, 계통의 전압 유동성을 완벽하게 제어하는 ‘전력망의 댐’ 역할을 하는 것이다.

기존 선로의 한계를 뛰어넘는
‘송전용량 증대’와 ‘발전제약 완화’ 효과

STATCOM이 가져오는 가장 극적인 실무적 성과 중 하나는 바로 기존 송전선로의 이용 효율을 극대화하여 송전용량을 증대시키고, 이를 통해 발전제약 문제를 완화한다는 점이다. 일반적으로 송전선로에 흘릴 수 있는 전력량은 선로의 물리적 굵기뿐만 아니라, 전력을 보낼 때 전압이 떨어지지 않고 버텨주는 ‘전압안정도 한계’에 의해 제약을 받는다. 즉, 선로 자체는 여유가 있어도 전압 저하 우려 때문에 발전기 출력을 강제로 낮추거나 가동을 멈춰야 하는 ‘발전제약’ 현상이 발생한다는 것이다. STATCOM은 송전선로 중심이나 수전단 변전소에서 전압을 실시간으로 강력하게 지지해 준다. 전력 수송량이 증가하면서 발생하는 전압 강하를 즉각적으로 보상함으로써 계통의 전압안정도 마진을 대폭 확보한다. 결과적으로 철탑을 새로 세우거나 전선을 추가로 가설하는 막대한 건설 비용 없이도, 기존 선로를 통해 훨씬 더 많은 양의 전력을 안전하게 보낼 수 있어 발전제약을 획기적으로 완화하는 효과를 거둘 수 있다.

사고의 순간,
전력망을 지켜내는 ‘과도안정도’의 수호자

STATCOM의 진가는 전력계통에 지락이나 단락 같은 예상치 못한 고장이 발생했을 때 더욱 빛을 발한다. 계통에 사고가 발생하면 순간적으로 전압이 급락하면서 발전기들이 서로 동기를 잃고 널뛰는 ‘과도안정도(Transient Stability)’ 저하 문제가 발생한다. 심할 경우 발전기가 탈락하며 도미노식 대규모 정전(Black-out)으로 이어질 수 있다.

이때 STATCOM은 초고속 응답 성능을 발휘하여 사고 발생과 동시에 전력망이 필요로 하는 최대치의 무효전력을 폭발적으로 공급하여 고장 부위가 차단기로 격리될 때까지 전압의 하한선을 지탱해 주고, 사고 회복 이후에는 계통의 전압 진동(Oscillation)을 빠르게 억제하여 발전기들이 안정적인 동기화 상태를 유지하도록 돕는다. 전력 계통이 가해지는 충격을 완충하고 회복할 수 있도록 복원력을 극대화하는 ‘쿠션’ 역할을 수행하는 것이다.

HVDC 시스템의 안정적 운영을 돕는
‘기술적 파트너’

장거리 송전의 핵심인 HVDC(고압직류송전) 시스템에서도 STATCOM은 없어서는 안 될 존재이다. HVDC 변환소 인근에 배치된 STATCOM은 운영 과정에서 발생할 수 있는 전압 불안정 현상을 억제하며, 계통 사고 시에도 HVDC가 중단 없이 가동될 수 있도록 든든하게 전압을 지탱한다.

STATCOM은 HVDC 변환소의 동적 전압을 실시간으로 지지하는 완벽한 기술적 파트너로 인근 교류 계통에 고장이 발생하여 순간 전압 강하가 일어날 때, 밀리초(ms) 단위로 무효전력을 보상하여 HVDC 전류형 변환기에서 발생할 수 있는 변환실패(Commutation Failure) 현상을 방지한다.

또한 HVDC가 가동되거나 출력을 급격히 변경할 때 소모되는 막대한 양의 무효전력을 배후에서 즉각적으로 공급함으로써 전력 변환 과정의 손실을 줄이고 송전 효율을 극대화하여 국가 핵심 전력망의 연속성과 신뢰도를 동시에 확보한다.

이와 같이 STATCOM과 HVDC의 유기적인 결합은 국가 전력의 신뢰도를 극대화하며 대규모 정전 사고를 예방하는 철통 방어 체계를 구축한다.

건축 공정의 패러다임 시프트,
‘짓는 설비’에서 ‘설치하는 설비’로

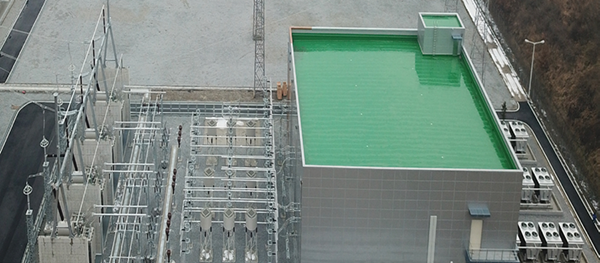

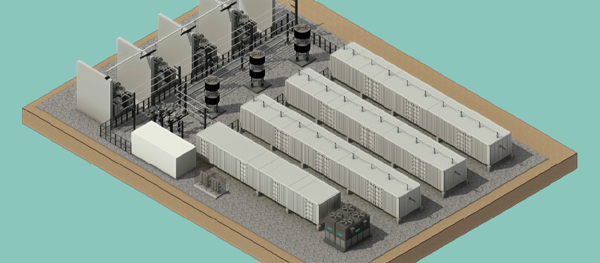

기존 건축형 STATCOM은 기당 수백억 원을 투입하여 현장에서 기초 구조물을 쌓고, 복잡한 배선과 외함 건축 공사를 처음부터 끝까지 수행해야 한다. 이를 해결하기 위해 한전은 공장에서 이미 검증된 규격의 컨테이너 안에 주요 전력변환 장치를 탑재하여 출고할 수 있는 ‘모바일 STATCOM’ 모델을 도입하였다. 이러한 모듈형 설계가 가져오는 효과는 극적이다.

• 획기적인 공기 단축 현장에서 기초 패드 작업만 완료되면 컨테이너를 안착시킨 후 즉시 설치가 가능하여 기존 대비 건설 기간을 획기적으로 줄일 수 있어, 급변하는 계통 상황에 즉각적인 대응이 가능하다.
• 현장 설치의 유연성 특정 지역의 계통 보강이 완료되거나 부하조건이 변경되었을 때, 고정형 설비는 철거가 곤란하지만 모바일 STATCOM은 컨테이너 단위로 분리하여 전압 보강이 더 시급한 다른 현장으로 옮겨 설치할 수 있다.
• 품질의 균일화 기상 조건 등 현장 변수가 많은 야외 작업 대신 정밀한 공정 관리가 가능한 공장에서 선제작되므로 설비의 신뢰도가 더욱 높다.

설비 확충을 넘어 기술의 진화로,
한전이 그리는 차세대 그리드

오늘날 전력망 운영의 패러다임은 거대한 물리적 인프라 확충이 가속화되는 시대에서, 고도의 제어 기술을 통해 기존 자원의 효율을 극대화하는 방향으로 전환되고 있다. 전력설비를 새로 건설하는 경직된 방식에서 벗어나, 계통의 유연성을 높여 투자의 효율성을 극대화하는 것이 우리에게 주어진 시대적 과제이다.

그 변화의 중심에서 한전은 단순히 설비를 건설하는 것에 멈추지 않고, 전력망의 복원력을 근본적으로 강화할 차세대 솔루션 도입에 박차를 가하고 있다.

이와 관련하여 제주 지역의 계통 안정화를 위해 제주 한림C/S의 유휴 부지와 건물을 활용한 E-STATCOM 실증 사업을 추진할 계획이다. E-STATCOM은 기존 STATCOM의 전압 제어 능력에 슈퍼 커패시터의 유효전력 공급 기능을 결합한 첨단 설비로, 태양광 및 풍력 등 무탄소 전원의 확대에 따라 필연적으로 발생하는 계통 관성 저하 문제를 해결할 ‘게임 체인저’이다.

특히 E-STATCOM은 인버터 스스로 전압과 주파수를 독립적으로 형성하는 그리드포밍 기술을 기반으로 한다. 이를 통해 계통 사고나 외란 발생 시 초단기 유·무효전력 제어로 계통 관성을 획기적으로 제고하며, 단순한 수동적 보상을 넘어 전력망 스스로 외부 충격에 대응하고 복원력을 갖추는 진정한 의미의 능동형 전력망을 구현하게 된다.

전통적인 틀을 깨고 기술의 융합으로 전력망의 물리적 한계를 지워나가는 것, 그것이 바로 한전이 선도하는 에너지 혁신의 본질이다. 한전의 혁신적인 기술력이 탄소중립 시대를 가장 안전하고 풍요롭게 밝히기를 기대해 본다.
